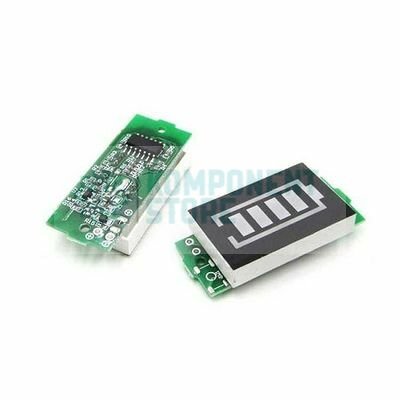

2S Lityum Batarya Kapasite Göstergesi Modülü

- 6.6V’un altında sadece kırmızı pil çerçevesi yanar.
- 6.6V – 7.0V aralığında 1 çubuk yanar.
- 7.0V – 7.4V aralığında 2 çubuk yanar.
- 7.4V – 7.8V aralığında 3 çubuk yanar
- 7.8V üstünde 4 çubuk yanar.

1) Siyah kablo "-" uca bağlanır.
2) Kırmızı kablo "+" uca bağlanır.
3) Test panelinin pozitif ve negatif terminallerini test edilen pilin pozitif ve negatif tarafına bağladıktan sonra pil seviyesini gösterecektir.

7.4V 2S lipo piller ile uyumludur
Boyutlar: 45mm x 20mm x 8mm
