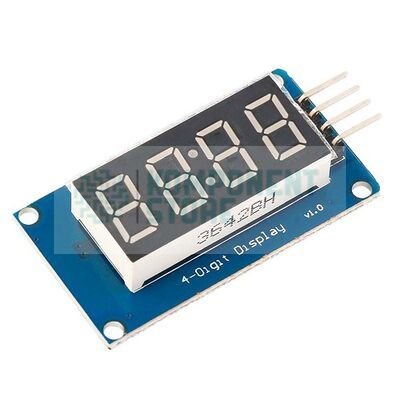

4'lü 7-Segment TM1637 Kırmızı Display Modülü

Modül bir saat noktası ile 4 noktalı ortak dijital tüp (0.36 inç) ile 12 pinli bir ekran modülüdür. Sürücü çipi tm1637’dir. Mcu’nun 4 bit 8 segmentli dijital tüpü kontrol etmesini sağlamak için sadece 2 sinyal hattına ihtiyaç duyar.

Modül Özellikleri Aşağıdaki Gibidir:

• Ekran cihazı 4 haneli yang kırmızı dijital tüp
• Dijital tüp 8-level gri tonlamalı ayarlanabilir
• Kontrol arayüzü seviyesi 5 V veya 3.3 V olabilir
• Kolay kurulum için 4 M2 vida konumlandırma delikleri
• Kontrol arayüzüToplam 4 pin (GND, VCC, DIO, CLK), GND zemin, VCC güç kaynağı, DIO veri girişi ve çıkış pimi, CLK saat sinyali pimi;
• Dijital tüp: Kırmızı renkte vurgulanan bir skor noktasına sahip 0.36 inçlik bir dijital tüp ile 4 haneli ortak anot;
• Konumlandırma deliği: 4 M2 vida konumlandırma delikleri, delik çapı 2.2mm, bu da modülün kurulumu ve konumunu kolaylaştırır ve modül kombinasyonunu gerçekleştirir.

Deney Malzemeleri:

Bir Arduino uyumlu anakart (açık kaynak donanımına aşina olmayan atmega atmega mikrodenetleyici geliştirme kartı olarak anlaşılabilir) ve bir mini USB kablosu;

14 haneli dijital tüp ekran modülü;

Modülün kontrol arayüzünü ve Arduino geliştirme kartını bağlamak için 4 erkek-dişi DuPont hatları;
